Dimensional modeling — star & snowflake schema

TL;DR: Warehouse OLAP không chuẩn hoá như database giao dịch mà tổ chức dữ liệu quanh sự kiện cần đo. Fact table lưu các sự kiện đo lường được — mỗi dòng là một lần xảy ra, gồm các số đo (numeric measures) và foreign key trỏ tới ngữ cảnh, ở một mức chi tiết cố định gọi là granularity. Dimension table lưu thuộc tính mô tả ngữ cảnh (ai, cái gì, ở đâu, khi nào). Star schema giữ dimension denormalized (mỗi dimension một bảng rộng) — đơn giản, ít JOIN, query nhanh. Snowflake schema chuẩn hoá dimension thành nhiều bảng liên kết — tiết kiệm chỗ nhưng nhiều JOIN hơn. Warehouse cố ý đi ngược normalization OLTP vì workload của nó là đọc-quét-lớn, không phải ghi-nhiều.

Ở bài 01 ta tách OLAP sang warehouse; bài 02 giải thích warehouse lưu theo cột để quét nhanh. Còn một câu chưa trả lời: dữ liệu trong warehouse được tổ chức thành bảng ra sao?

Người mới thường mặc định "cứ chuẩn hoá đẹp như database giao dịch là chuẩn". Nhưng warehouse làm ngược lại — và đó là một lựa chọn thiết kế có chủ đích, không phải cẩu thả. Bài này giới thiệu dimensional modeling (mô hình hoá theo chiều) — cách tổ chức warehouse quanh fact và dimension — cùng hai biến thể star và snowflake schema, và vì sao denormalize lại hợp OLAP dù bạn vừa học chuẩn hoá ở Module 5.

1. Analogy — Hoá đơn bán hàng và các quyển sổ tra cứu

Hình dung một cửa hàng ghi sổ bán hàng:

• Sổ giao dịch (fact): mỗi dòng là một lần bán — "ngày 12/3, khách số 47, sản phẩm số 200, chi nhánh số 3, bán 5 cái, thu 250 nghìn". Dòng này toàn con số và mã tham chiếu, không ghi tên đầy đủ. Sổ này dài hàng triệu dòng vì mỗi lần bán là một dòng.
• Các quyển sổ tra cứu (dimension): một quyển "danh bạ khách hàng" (số 47 là ai, ở đâu, hạng thành viên gì), một quyển "danh mục sản phẩm" (số 200 là gì, thuộc ngành hàng nào), một quyển "danh sách chi nhánh", một quyển "lịch" (ngày 12/3 thuộc quý mấy). Mỗi quyển ngắn, mô tả ngữ cảnh.

Khi cần báo cáo "doanh thu theo ngành hàng theo quý", ta đọc sổ giao dịch (con số) rồi tra sang các quyển dimension để biết ngành hàng và quý. Sổ giao dịch ở giữa, các quyển tra cứu vây xung quanh — đó chính là hình ngôi sao.

2. Fact table — sự kiện đo lường được

Fact table là trung tâm của mô hình. Mỗi dòng ghi lại một sự kiện đã xảy ra mà ta muốn phân tích — một lần bán, một task hoàn thành, một lượt xem. Đặc trưng:

• Numeric measures (số đo): các giá trị số có thể cộng/đếm/trung bình — số tiền, số lượng, số giờ. Đây là thứ ta SUM, AVG, COUNT khi phân tích.
• Foreign key: trỏ tới các dimension table cho ngữ cảnh — "task này của phòng nào", "bán cho khách nào". Fact table hầu như không lưu mô tả dài; nó lưu mã rồi để dimension giải thích mã đó.
• Granularity (độ hạt): mức chi tiết của một dòng fact — quyết định ngay từ đầu và giữ nhất quán. Ví dụ "một dòng = một task hoàn thành" (hạt mịn) khác "một dòng = tổng giờ task mỗi phòng mỗi ngày" (đã gộp sẵn). Granularity sai làm mọi báo cáo sau lệch.

-- Fact table: moi dong la mot task hoan thanh (granularity = 1 task)
CREATE TABLE fact_task_completion (
  task_id        BIGINT,        -- degenerate key (ma su kien)
  date_key       INT,           -- FK -> dim_date
  department_key INT,           -- FK -> dim_department
  assignee_key   INT,           -- FK -> dim_user
  -- numeric measures:
  effort_hours   NUMERIC,       -- so do: cong duoc
  reopened_count INT            -- so do: dem duoc
);

Vì sao fact toàn số + mã: query phân tích chủ yếu aggregate các số đo và nhóm theo dimension. Tách mô tả ra dimension giúp fact table gọn và hẹp — kết hợp với column store ở bài 02, quét hàng triệu dòng fact rất nhanh vì mỗi dòng ít byte.

3. Dimension table — thuộc tính mô tả

Dimension table lưu ngữ cảnh của sự kiện: ai, cái gì, ở đâu, khi nào. Mỗi dimension trả lời câu hỏi "theo chiều nào" trong báo cáo. Đặc trưng ngược fact:

• Toàn thuộc tính mô tả: tên, nhãn, phân loại, phân cấp — thứ ta đưa vào GROUP BY và WHERE (lọc/nhóm "theo phòng ban", "theo quý", "theo hạng thành viên").
• Ít dòng hơn fact nhiều: vài chục phòng ban, vài nghìn sản phẩm — so với hàng triệu dòng fact.
• Khoá chính được fact tham chiếu: mỗi dòng dimension có một surrogate key mà foreign key trong fact trỏ tới.

-- Dimension table: mo ta phong ban (denormalized, rong)
CREATE TABLE dim_department (
  department_key INT PRIMARY KEY,   -- surrogate key
  department_name TEXT,             -- "Engineering"
  division        TEXT,             -- "Product"  (cap tren, lap lai)
  cost_center     TEXT,
  region          TEXT              -- "APAC"      (cap tren nua)
);

-- Dimension lich: cho phep "theo quy / theo nam" de dang
CREATE TABLE dim_date (
  date_key INT PRIMARY KEY,         -- 20240312
  full_date DATE,
  month    INT,
  quarter  INT,
  year     INT,
  is_weekend BOOLEAN
);

Một dimension đặc biệt hữu ích là dim_date (chiều thời gian): thay vì tính quý/tuần từ ngày trong mỗi query, ta tính sẵn một lần và lưu thành cột. Mọi báo cáo "theo quý/tháng/năm" chỉ việc GROUP BY cột có sẵn.

4. Star schema — dimension denormalized, query đơn giản

Star schema (lược đồ ngôi sao) là cách sắp phổ biến nhất: một fact table ở giữa, các dimension table vây xung quanh, mỗi dimension nối trực tiếp tới fact bằng một foreign key. Vẽ ra trông như ngôi sao — fact là tâm, mỗi dimension là một cánh.

Điểm cốt lõi: dimension được giữ denormalized — một bảng rộng, gom mọi thuộc tính kể cả các cấp phân cấp lặp lại. Trong dim_department ở trên, division và region lặp lại cho nhiều phòng cùng division/region — chuẩn hoá OLTP sẽ tách chúng ra bảng riêng, nhưng star schema cố ý giữ chung một bảng.

flowchart TB
  DIM_DATE["dim_date<br/>(month, quarter, year)"]
  DIM_DEPT["dim_department<br/>(name, division, region)"]
  DIM_USER["dim_user<br/>(name, role, seniority)"]
  DIM_PROJ["dim_project<br/>(name, priority, client)"]
  FACT["fact_task_completion<br/>measures: effort_hours, reopened_count<br/>FK: date, department, user, project"]
  DIM_DATE --> FACT
  DIM_DEPT --> FACT
  DIM_USER --> FACT
  DIM_PROJ --> FACT

Vì sao star thắng OLAP về truy vấn:

• Ít JOIN, đơn giản. Mọi báo cáo chỉ là fact JOIN trực tiếp với vài dimension cần dùng — một tầng JOIN, dễ viết, dễ tối ưu. "Doanh thu theo region theo quý" = fact JOIN dim_department JOIN dim_date, hết.
• Dễ hiểu cho người phân tích. Cấu trúc ngôi sao trực quan: chọn số đo ở giữa, chọn chiều ở các cánh.

-- Star schema query: tong gio task theo region theo quy
SELECT d.region, dt.quarter, SUM(f.effort_hours) AS total_hours
FROM fact_task_completion f
JOIN dim_department d ON d.department_key = f.department_key
JOIN dim_date       dt ON dt.date_key      = f.date_key
GROUP BY d.region, dt.quarter
ORDER BY dt.quarter;

5. Snowflake schema — dimension normalized, tiết kiệm chỗ

Snowflake schema (lược đồ bông tuyết) lấy mỗi dimension rộng của star rồi chuẩn hoá nó thành nhiều bảng nhỏ liên kết — đúng tinh thần normalization ở Module 5. dim_department rộng được tách: bảng department chỉ giữ tên + khoá trỏ tới bảng division, bảng division lại trỏ tới bảng region. Vẽ ra, các cánh sao "nhánh tiếp nhánh" trông như bông tuyết.

flowchart TB
  REGION["dim_region<br/>(region_name)"]
  DIVISION["dim_division<br/>(division_name, region_key)"]
  DEPT["dim_department<br/>(name, division_key)"]
  FACT["fact_task_completion<br/>measures + FK"]
  REGION --> DIVISION
  DIVISION --> DEPT
  DEPT --> FACT

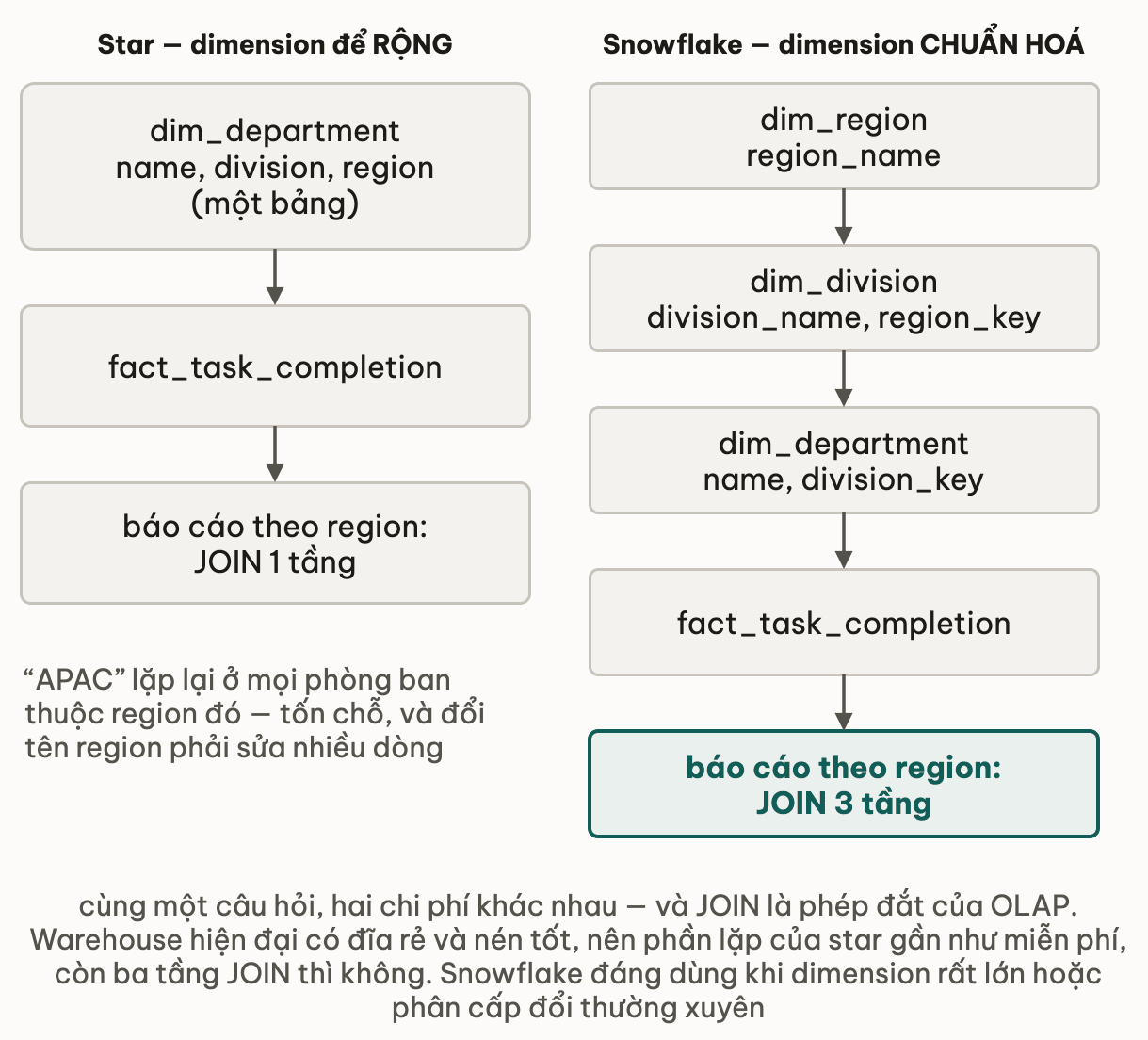

Đánh đổi star vs snowflake:

• Snowflake tiết kiệm chỗ vì loại bỏ lặp lại: region "APAC" lưu một lần ở dim_region thay vì lặp trong mọi dòng phòng ban. Cập nhật cũng gọn — đổi tên một region sửa một chỗ.
• Nhưng snowflake nhiều JOIN hơn. Báo cáo "theo region" giờ phải JOIN qua chuỗi fact → department → division → region — nhiều tầng hơn, query phức tạp hơn, và thường chậm hơn vì JOIN là phép tốn của OLAP.
• Star đơn giản hơn, query nhanh hơn, đổi lại tốn chỗ hơn do lặp.

Với warehouse hiện đại — đĩa rẻ, dữ liệu nén tốt (bài 02), và mục tiêu là query nhanh + dễ viết — star schema thường được ưu tiên. Snowflake hợp khi dimension rất lớn hoặc phân cấp thay đổi thường xuyên, lúc đó tiết kiệm chỗ và dễ bảo trì phân cấp mới đáng đánh đổi thêm JOIN.

6. Vì sao denormalize hợp OLAP — ngược normalization OLTP

Ở Module 5 bạn học chuẩn hoá: tách dữ liệu để loại bỏ lặp lại, tránh anomaly khi cập nhật, giữ tính nhất quán khi ghi. Đó là tối ưu đúng cho OLTP — workload ghi nhiều, nơi một sự thật bị lặp ở nhiều chỗ dễ lệch khi sửa.

Warehouse OLAP có workload ngược hẳn: ghi theo lô định kỳ (ETL/ELT), gần như chỉ-đọc sau đó, và đọc là quét + JOIN khối lượng lớn. Trong bối cảnh này:

• Lặp lại không còn là rủi ro lớn vì dữ liệu hiếm khi sửa từng dòng — pipeline nạp lại theo lô, không phải hàng nghìn UPDATE lẻ như OLTP. Cái mà normalization phòng chống (update anomaly) gần như không xảy ra.
• JOIN là chi phí đáng kể khi quét triệu dòng. Denormalize (gộp thuộc tính vào dimension rộng) giảm số JOIN mỗi báo cáo — đổi một ít dung lượng lấy tốc độ và sự đơn giản.

Nói cách khác, normalization và dimensional modeling không mâu thuẫn — chúng tối ưu cho hai workload khác nhau. OLTP chuẩn hoá để ghi an toàn; OLAP denormalize để đọc nhanh. Cùng một sự thật, hai cách tổ chức, vì hai mục tiêu.

7. Pitfall — sai granularity và chuẩn hoá quá tay

SAI: fact tron granularity
  dong A: 1 task = 1 dong
  dong B: tong theo ngay = 1 dong   -> SUM dem trung, bao cao lech

SAI: chuan hoa het dimension thanh snowflake "cho dep"
  -> moi bao cao JOIN 4-5 tang -> cham, kho viet, loi it

DUNG:
  - granularity nhat quan + min nhat hop ly (roll-up sau)
  - mac dinh star (denormalize); chi snowflake khi that su can

8. 📚 Deep Dive

9. Liên hệ các bài khác

• Bài 01 — OLTP vs OLAP: vì sao tách warehouse ra khỏi database giao dịch — bối cảnh cho việc warehouse có cách tổ chức bảng riêng.
• Bài 02 — Row store vs column store: fact table hẹp (số + mã) kết hợp column store làm quét triệu dòng fact rất nhanh — hai quyết định thiết kế bổ trợ nhau.
• Module 5 — Normalization 1NF–3NF: warehouse cố ý đi ngược chuẩn hoá; đọc bài này để thấy rõ vì sao OLTP chuẩn hoá còn OLAP denormalize — hai workload, hai mục tiêu.
• Module 6 — Vì sao cần index: index tối ưu tra theo khoá (OLTP); dimensional modeling tối ưu nhóm-theo-chiều (OLAP) — hai hướng tối ưu cho hai workload.

10. Tóm tắt

• Warehouse OLAP không chuẩn hoá như OLTP mà tổ chức quanh fact (sự kiện đo lường) và dimension (ngữ cảnh mô tả).
• Fact table: numeric measures + foreign key, ở một granularity cố định; gọn và hẹp, hàng triệu dòng.
• Dimension table: thuộc tính mô tả (tên, phân loại, phân cấp) để GROUP BY/WHERE; ít dòng hơn fact nhiều.
• Star schema: dimension denormalized (rộng), ít JOIN, query đơn giản và nhanh — mặc định cho OLAP.
• Snowflake schema: chuẩn hoá dimension thành nhiều bảng — tiết kiệm chỗ nhưng nhiều JOIN hơn, query phức tạp hơn.
• Denormalize hợp OLAP vì workload chỉ-đọc nạp theo lô: lặp lại ít rủi ro, còn giảm JOIN thì tăng tốc — ngược mục tiêu ghi-an-toàn của normalization OLTP.
• Pitfall: sai/trộn granularity làm báo cáo lệch; over-normalize warehouse làm query chậm mà lợi ích không đáng.

11. Tự kiểm tra

Bài tiếp theo: ETL, ELT, data lake & lakehouse
