Service & kube-proxy — traffic tới pod thế nào

TL;DR: Pod IP ephemeral — rolling update đổi IP, hardcode là tự bắn chân. Service cung cấp VIP ổn định (thường ClusterIP) + DNS; Endpoints / EndpointSlice liệt kê pod IP:port “còn sống”. kube-proxy (hoặc dataplane thay thế) rewrite gói VIP → pod IP:port — mode phổ biến iptables (nhiều rule DNAT/probability) hoặc IPVS (virtual server, scale tốt hơn). Map thẳng M2 publish DNAT: đổi đích, không “process listen trên ClusterIP”. Pitfall: sessionAffinity dính client; stale endpoint sau pod die; curl ClusterIP từ ngoài cluster (VIP không route WAN).

On-call UAT: junior paste curl http://10.96.42.17:8080 từ laptop VPN — timeout. Trong pod sidecar curl cùng URL lại 200. kubectl get svc thấy ClusterIP 10.96.42.17; kubectl get endpoints có pod 10.244.1.7:8080. Junior kết luận “Service hỏng / firewall VPN”. Bạn hỏi: “Laptop có route Service CIDR không? ClusterIP có process listen eth0 không?” Không — VIP chỉ “sống” trong đường kube-proxy trên node. Cùng class bẫy pod IP vs Service IP: hai dải, hai vai trò; debug phải đứng trong cluster (hoặc NodePort/LB/Ingress — bài 04).

Bài 01 chốt pod IP; 02 chốt path L3 tới pod. Bài này trace VIP → endpoint và map DNAT đã học.

Bài faded: path ClusterIP worked; bạn tự điền map rule/chain khi đọc iptables dump, và tự chọn iptables vs IPVS trước khi đối chiếu.

1. Analogy — Số tổng đài ảo, lính gác chuyển hướng

Nhớ căn hộ = pod netns và chuông ngoài toà = host publish DNAT:

1. Cư dân đổi phòng liên tục (pod recreate) — số máy căn không đưa vào danh bạ khách hàng.
2. Số tổng đài ảo (ClusterIP / Service DNS) cố định theo “dịch vụ payment-api”.
3. Sổ Endpoints = danh sách căn đang sẵn sàng nhận cuộc gọi (ready pods).
4. Lính gác (kube-proxy) trên mỗi tầng (node): nghe chuông VIP, đổi đích sang một căn thật — không ngồi trả lời thay app.
5. Khách trong toà quay số tổng đài; khách ngoài đường cần cửa NodePort / LoadBalancer / Ingress (bài 04) — không giả số nội bộ route ra Internet.

2. Vì sao cần Service khi pod ephemeral?

2.1 Pod không phải identity ổn định

Từ model bài 01:

• Rolling update / crash / scale → pod mới, IP mới (thường).
• Client hardcode 10.244.x.y → sau deploy: timeout, partial outage, “đôi khi được”.
• Scale 3 replica: client cần một tên ổn định + phân tải, không ba IP copy-paste.

Service (API v1/Service) giải:

1. Ổn định identity: ClusterIP (và/hoặc DNS svc.namespace.svc.cluster.local) sống theo object Service, không theo một pod.
2. Selector → backends: label selector (hoặc endpoint thủ công) gắn tập pod.
3. Port abstraction: port (mặt Service) vs targetPort (port trong pod) — client không cần biết containerPort đổi tên.

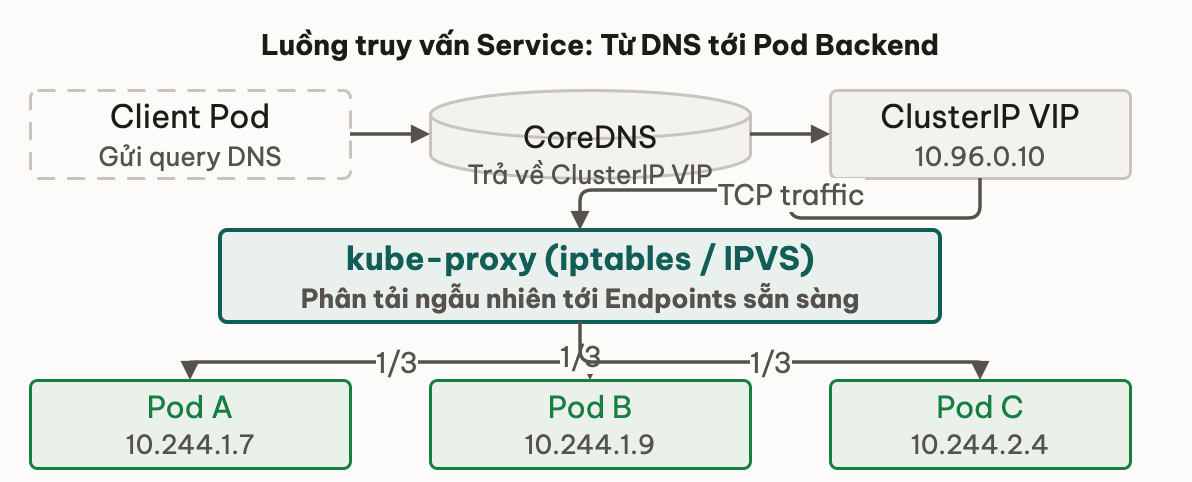

flowchart LR
    CLI["Client pod"] --> DNS["kube-dns / CoreDNS"]
    DNS --> VIP["Service ClusterIP"]
    VIP --> KP["kube-proxy on node"]
    KP --> E1["Pod A IP"]
    KP --> E2["Pod B IP"]
    KP --> E3["Pod C IP"]

2.2 Ba object phải khớp khi debug

kubectl get svc,endpoints,pods -o wide — ba cột trước khi “restart kube-proxy mù”.

3. ClusterIP là VIP thế nào?

3.1 ClusterIP là gì?

• Type mặc định của Service: ClusterIP.
• IP lấy từ Service CIDR cluster (vd 10.96.0.0/12 — phụ thuộc cài đặt), khác Pod CIDR (10.244.0.0/16…).
• Không gán lên eth0 pod hay node như secondary IP “thật” trong model cổ điển — là địa chỉ ảo dataplane hiểu.
• Traffic trong cluster (pod → Service, node component theo config) dùng VIP; ngoài cluster mặc định không route Service CIDR.

3.2 Port mapping

# Illustrative — not a full deploy
apiVersion: v1
kind: Service
metadata:
  name: payment-api
spec:
  type: ClusterIP
  selector:
    app: payment
  ports:
    - name: http
      port: 80          # clients use :80 on ClusterIP / DNS
      targetPort: 8080  # pods listen 8080
      protocol: TCP

3.3 DNS trong cluster

CoreDNS (hoặc tương đương) resolve:

• payment-api (cùng namespace)
• payment-api.default.svc.cluster.local (FQDN)

A record → ClusterIP (headless Service khác: trả pod IP — ngoài scope sâu bài này; chỉ cần biết pattern tồn tại).

4. Endpoints & EndpointSlice — sổ backend

4.1 Ai điền sổ?

Control plane (endpoint controller / endpointslice controller):

1. Xem Service selector.
2. Tìm Pod matching và (thường) Ready theo readiness.
3. Ghi địa chỉ podIP:targetPort vào Endpoints (legacy) và/hoặc EndpointSlice (scale tốt hơn, mặc định hiện đại).

4.2 Empty endpoints = VIP “ma”

Service object tồn tại, ClusterIP cấp, DNS resolve — nhưng 0 backend:

• Selector label lệch Deployment.
• Mọi pod NotReady (probe fail).
• Sai namespace.

Triệu chứng: curl VIP hang/refuse tùy dataplane; kubectl get endpoints payment-api trống hoặc không có addresses.

kubectl get svc payment-api -o wide
kubectl get endpoints payment-api -o yaml
# Prefer slices on modern clusters:
kubectl get endpointslice -l kubernetes.io/service-name=payment-api
kubectl get pods -l app=payment -o wide

4.3 Headless & manual endpoints (biết tên, không đào sâu)

• Headless (clusterIP: None): DNS trả pod IP — discovery trực tiếp, không VIP load-balance kiểu ClusterIP.
• Không selector: Endpoints do người/controller khác điền (externalName-ish patterns, multi-cluster…) — debug “selector trống” khác “selector sai”.

5. kube-proxy rewrite VIP tới pod thế nào?

5.1 Vai trò

kube-proxy chạy (thường DaemonSet) trên mỗi node:

• Watch Service + Endpoint(Slice).
• Cài quy tắc local: “gói tới ClusterIP:port → chọn backend → đổi đích podIP:targetPort”.
• Không terminate HTTP; không thay CNI path sau khi đã có pod IP đích.

Một số CNI/mesh (Cilium kube-proxy replacement, service mesh sidecar/iptables riêng…) thay hoặc bổ kube-proxy — mental model VIP→backend giữ; tool soi rule đổi (cilium, eBPF map…). Bài nhập môn bám iptables + IPVS vì còn map thẳng M1/M2.

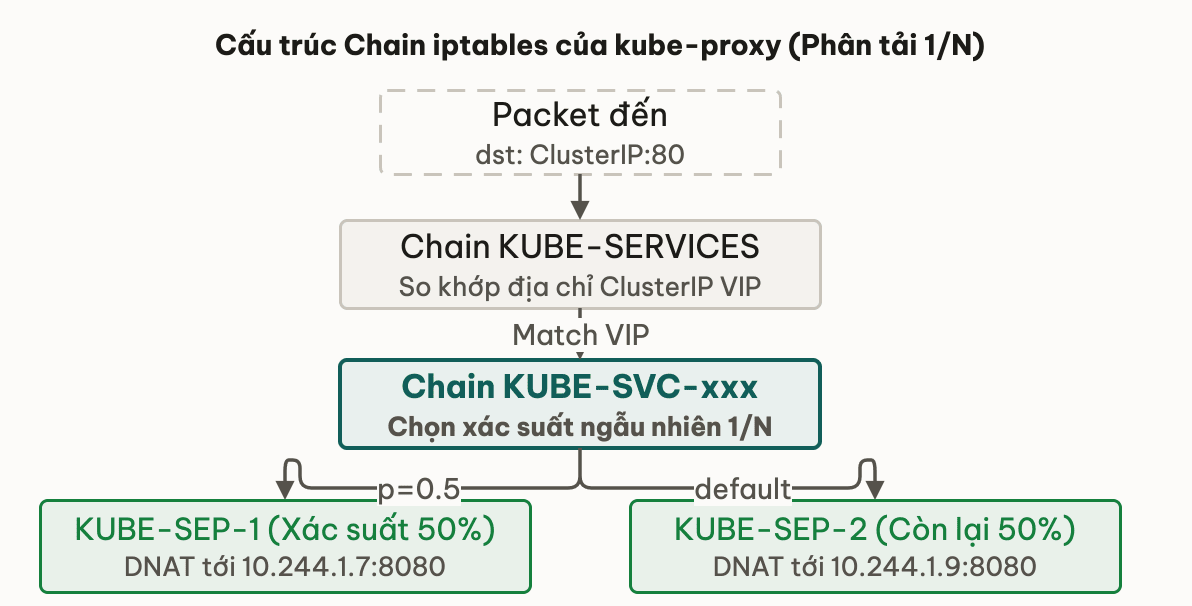

5.2 Mode iptables (phổ biến lâu năm)

Tinh thần (chi tiết chain tên có thể KUBE-SERVICES, KUBE-SVC-*, KUBE-SEP-*):

1. Gói dst = ClusterIP:port match rule Service.
2. Statistic probability / chain per-backend chọn một SEP (service endpoint).
3. DNAT → podIP:targetPort.
4. Routing/forward trên node → CNI path vào netns pod (bài 01–02).
5. Conntrack giữ reverse path (như DNAT M2).

flowchart TB
    IN["Packet dst ClusterIP:80"] --> KS["KUBE-SERVICES"]
    KS --> SVC["KUBE-SVC-xxx"]
    SVC -->|"1/N probability"| SEP1["KUBE-SEP podA DNAT"]
    SVC -->|"1/N probability"| SEP2["KUBE-SEP podB DNAT"]
    SEP1 --> PODA["Forward to 10.244.1.7:8080"]
    SEP2 --> PODB["Forward to 10.244.1.9:8080"]

Scale note: mỗi Service × endpoint thêm rule — cluster rất nhiều Service+pod → iptables mode có thể chậm restore/lookup. Đó là động lực IPVS và eBPF replacement.

5.3 Mode IPVS

• Kernel IPVS (L4 load balancer): VIP như virtual server, real server = pod endpoints.
• Scheduler (rr, lc, …) thay dải probability iptables dài.
• Vẫn L4, không hiểu Host HTTP header (Ingress L7 = bài 04).
• Cần modules IPVS trên node; kube-proxy config mode: ipvs.

5.4 Map DNAT Module 2 (bắt buộc nối)

Khác quan trọng: Docker publish thường north-south vào một host. ClusterIP là east-west identity trong cluster; cửa ngoài là type khác + Ingress.

# On a node (lab kind/k3s — privileges vary)
# iptables mode sketch:
sudo iptables -t nat -L KUBE-SERVICES -n 2>/dev/null | head
# IPVS mode sketch:
sudo ipvsadm -Ln 2>/dev/null | head

6. Trace path và pitfall — client tới pod ra sao?

6.1 Worked path (cùng cluster)

Giả sử:

• Client pod curl http://payment-api.default.svc:80/health
• Service ClusterIP 10.96.42.17, port 80 → targetPort 8080
• Endpoints: 10.244.1.7:8080, 10.244.1.9:8080
• kube-proxy iptables mode

Bước:

1. DNS → 10.96.42.17.
2. Client netns gửi TCP dst=10.96.42.17:80, src=client pod IP.
3. Gói ra veth → node (CNI). Trên node (hoặc netns path tùy CNI), gói vào netfilter — match KUBE-SERVICES.
4. Chọn backend (vd 10.244.1.7:8080) — DNAT đổi dst.
5. Route tới pod IP (cùng/khác node) — CNI như bài 01–02; không NAT pod-to-pod model sau khi đích đã là pod IP.
6. App trong netns pod accept :8080.
7. Reply: conntrack un-DNAT — client vẫn thấy peer là VIP:80, không tự “biết” đã nói chuyện pod IP (L4 view).

6.2 Faded — tự điền map rule

Đáp án kỳ vọng:

1. Destination (DNAT) — src thường giữ pod client (east-west); đừng nhầm SNAT egress M2.
2. Đổi đích sớm trên path vào (họ PREROUTING/OUTPUT tùy local vs forward) — cùng tinh thần publish DNAT, không MASQUERADE POSTROUTING “ra Internet”.
3. Biến mất / không chọn backend NotReady — controller cập nhật EndpointSlice → kube-proxy reconcile bỏ SEP chết; để stale = traffic đen.

6.3 Faded — chọn mode

Đáp án kỳ vọng: Lab nhỏ — iptables đủ, dễ soi. Scale rule nổ / latency proxy sync — xem IPVS hoặc kube-proxy replacement eBPF; đo trước khi đổ lỗi app.

6.4 Pitfall — session affinity, stale endpoint, nhầm lớp

sessionAffinity: ClientIP

spec:
  sessionAffinity: ClientIP
  sessionAffinityConfig:
    clientIP:
      timeoutSeconds: 10800

• Cùng client IP dính một backend một cửa sổ thời gian.
• Bất ngờ: scale/rolling thấy “mọi user dồn 1 pod”; debug cache “chỉ user A lỗi” vì sticky.
• Stateful cần sticky thật → thường app-level / Ingress cookie / mesh — đừng mặc định bật ClientIP “cho chắc”.

Stale / rỗng endpoints

Curl ClusterIP từ ngoài

Laptop/VPN không có route Service CIDR → timeout. Không chứng minh Service hỏng. Test từ pod debug / kubectl run curl --rm -it --image=curlimages/curl.

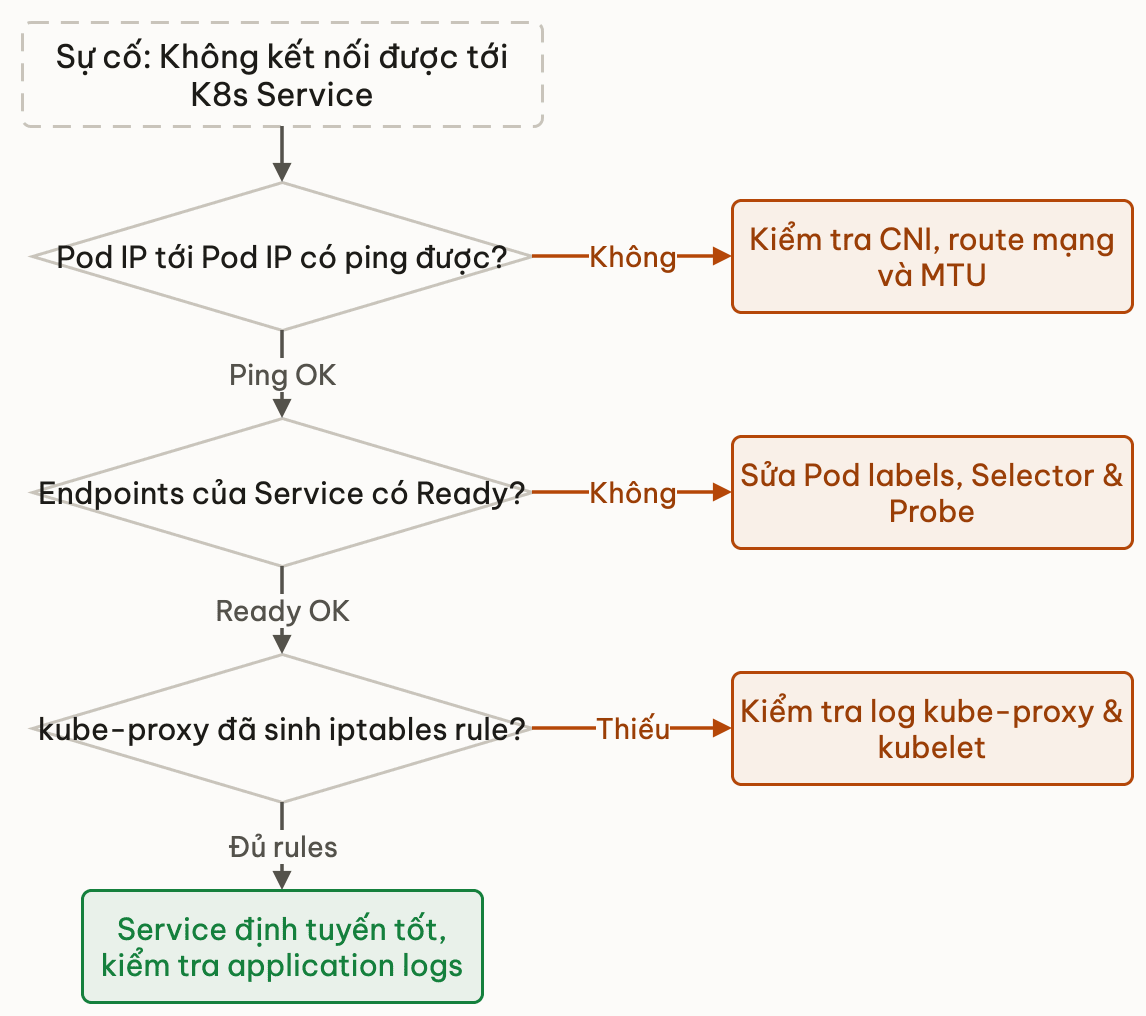

CNI hỏng vs Service hỏng

• Pod-to-pod IP fail → CNI/underlay (bài 02), Service rewrite đúng cũng bó tay.
• Pod-to-pod IP OK, VIP fail → Service/endpoints/kube-proxy.
• Tách hai class trước khi restart cả cụm.

flowchart TD
    Q["Traffic to Service fails"] --> A{"Pod IP to pod IP OK?"}
    A -->|No| CNI["Debug CNI / route / MTU"]
    A -->|Yes| B{"Endpoints non-empty Ready?"}
    B -->|No| EP["Selector probe labels"]
    B -->|Yes| C{"kube-proxy / dataplane rules?"}
    C --> KP["iptables IPVS or replacement"]

📚 Deep Dive — tài liệu gốc

Liên hệ các bài khác

• 01 — Pod networking — endpoint thật; shared netns listen port.
• 02 — CNI — sau DNAT, gói vẫn cần path L3 tới pod (cùng/khác node).
• 04 — Ingress & load balancing — ClusterIP vs NodePort vs LB vs Ingress L7.
• 05 — NetworkPolicy — policy theo pod IP path; hiểu VIP≠pod khi viết rule.
• M2 — DNAT publish — isomorphism DNAT.
• 00 — Tổng quan M3 — chỗ Service trên pipeline capstone.

Tóm tắt

• Service ổn định discovery khi pod IP ephemeral; ClusterIP là VIP, không eth0 app.
• Endpoints/EndpointSlice = backend Ready; trống = traffic chết dù DNS xanh.
• kube-proxy iptables (DNAT + probability) hoặc IPVS; rewrite destination → pod:targetPort.
• Map M2: cùng họ DNAT publish; scope cluster + multi-backend.
• Pitfall: affinity sticky, stale endpoint, curl VIP ngoài cluster, lẫn port Service/container.

7. Tự kiểm tra

Bài tiếp theo: Ingress & load balancing — L4 vs L7 vào cluster
