CNI là gì — interface gắn mạng cho pod

TL;DR: CNI (Container Network Interface) là hợp đồng giữa container runtime và plugin mạng: runtime gọi binary plugin với lệnh ADD/DEL/CHECK…; plugin tạo iface trong netns pod, gán IP, route, đôi khi policy. Kubernetes không “built-in Calico” — kubelet/CRI nhờ CNI thực hiện pod network model. Flannel / Calico / Cilium là implementation khác nhau (overlay VXLAN, BGP/routed, eBPF…). Trade-off lớn: overlay (đóng gói dễ qua subnet/cloud) vs routed (L3 thuần, ít encapsulation, ops routing/BGP). Pitfall cứng: cài CNI không implement NetworkPolicy → YAML policy xanh, traffic vẫn full-mesh.

On-call: cluster kind demo “default CNI”, junior apply NetworkPolicy default-deny rồi báo “policy không ăn — K8s bug”. kubectl get networkpolicies có object; kubectl exec pod A vẫn curl pod B. Bạn hỏi: “CNI nào? Plugin có policy enforcement không?” Nhiều lab CNI chỉ lo connectivity (ADD IP + route), không dataplane filter theo NetworkPolicy API. Object API tồn tại; effect = 0. Không phải RBAC, không phải nhãn sai trước — sai expectation về implementation.

Bài 01 chốt contract pod IP + shared netns. Bài này chốt ai gắn cáp: interface CNI, lifecycle ADD/DEL, bản đồ plugin, overlay vs routed.

1. Analogy — Ổ cắm chuẩn, nhiều hãng thiết bị

Pod model là nội quy toà nhà: mỗi căn một số máy, gọi nhau không qua NAT. Ai kéo cáp mỗi lần có cư dân mới?

1. CNI spec = chuẩn ổ cắm / giao thức thợ: “khi có căn mới, thợ nhận lệnh ADD kèm path netns + tên iface; khi dọn căn, lệnh DEL”.
2. Runtime (containerd/CRI-O + kubelet) = ban quản lý tạo căn (netns) rồi gọi thợ, không tự viết mọi hãng switch.
3. Plugin binary (bridge, flannel, calico, cilium-cni…) = đội thợ / hãng thiết bị — cách kéo cáp khác nhau, cùng “ổ” ADD/DEL.
4. Config JSON trên node (/etc/cni/net.d/…) = hợp đồng gói thầu cố định: subnet, backend VXLAN hay BGP, IPAM…

2. CNI là interface — không phải implementation

2.1 Định nghĩa theo spec

CNI Spec định nghĩa:

1. Format cấu hình mạng (JSON: name, cniVersion, list plugins…).
2. Protocol runtime → plugin: env vars + config stdin, result/error stdout.
3. Thứ tự thực thi khi chain nhiều plugin.
4. Delegation (vd IPAM plugin con).
5. Result types (IP, iface, route, DNS…).

Ba thuật ngữ spec:

• container — domain isolation (thường = network namespace).
• network — nhóm endpoint addressable nói chuyện được với nhau.
• runtime — chương trình gọi plugin.
• plugin — chương trình áp cấu hình mạng.

Kubernetes docs nói rõ: phần lớn runtime Linux dùng CNI; các pod network implementation thường được gọi CNI plugins — nhưng model do K8s định nghĩa, cáp do plugin.

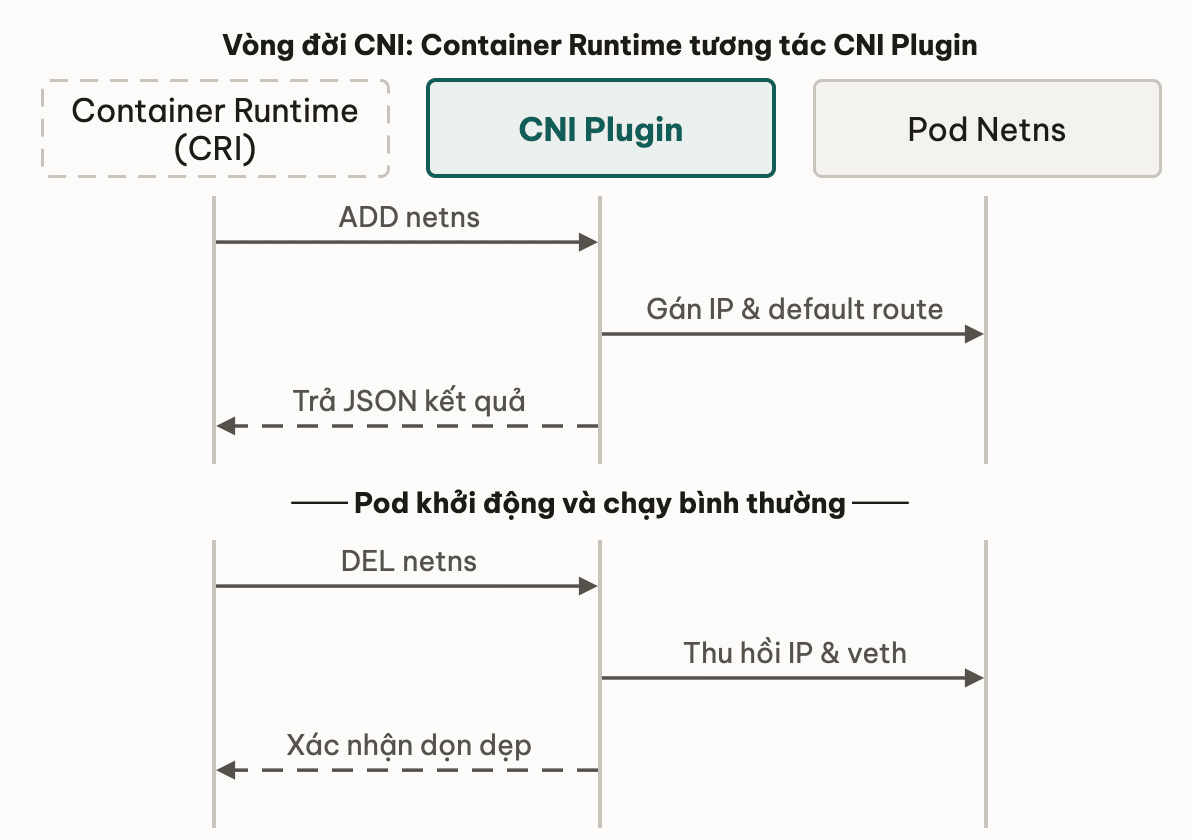

2.2 Runtime gọi gì? (operations)

Tham số env cốt lõi: CNI_COMMAND, CNI_CONTAINERID, CNI_NETNS, CNI_IFNAME, CNI_PATH, CNI_ARGS.

sequenceDiagram
    participant RT as Runtime CRI
    participant PL as CNI plugin
    participant NS as Pod netns
    RT->>RT: create netns sandbox
    RT->>PL: ADD + CNI_NETNS + IFNAME
    PL->>NS: veth move IP route
    PL-->>RT: result JSON IPs ifaces
    Note over RT,PL: pod running
    RT->>PL: DEL
    PL->>NS: cleanup iface IPAM

2.3 Lifecycle gắn pod (Linux)

Theo spec Lifecycle & Ordering (rút gọn đúng mental model K8s):

1. Runtime tạo network namespace (sandbox/pause) trước khi gọi plugin.
2. ADD (có thể chain nhiều plugin trong list config — plugin sau nhận prevResult).
3. Pod chạy; IP nằm trong result → kubelet report pod.status.podIP.
4. Pod xoá / fail path: runtime DEL (spec: ADD fail vẫn nên DEL cleanup); DEL có thể lặp.
5. Netns cleanup là trách nhiệm runtime.

Không parallel ADD/DEL cùng container; được song song khác container. Plugin phải lock tài nguyên dùng chung (IPAM file, v.v.).

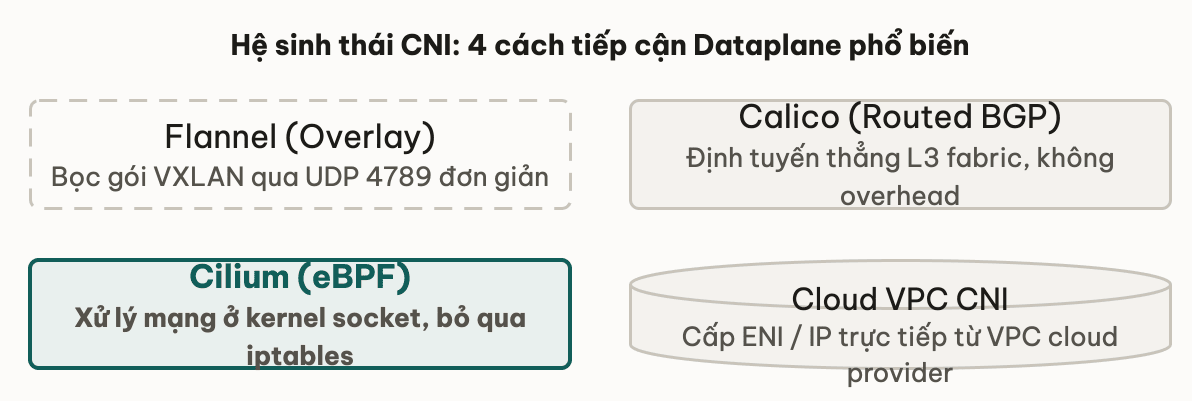

3. Bản đồ implementation — Flannel, Calico, Cilium

Không phải catalog marketing đủ feature — bản đồ đủ để đọc architecture review:

Các mảnh khác bạn sẽ gặp tên: Amazon VPC CNI, Azure CNI, Weave (legacy), kindnet (kind), Antrea… Cùng ổ CNI, khác cách implement pod CIDR và policy.

flowchart TB
    MODEL["K8s pod network model"] --> IFACE["CNI interface ADD DEL"]
    IFACE --> FL["Flannel family"]
    IFACE --> CA["Calico family"]
    IFACE --> CI["Cilium family"]
    IFACE --> OT["Cloud VPC CNI kindnet ..."]
    FL --> OV["Often overlay VXLAN"]
    CA --> RT["Often routed BGP"]
    CI --> EB["eBPF dataplane"]

Chọn nhanh (heuristic, không dogma):

• Lab / “pod ping pod trước”: CNI đơn giản (kindnet/Flannel-style) OK.
• Cần NetworkPolicy production: chọn plugin document rõ enforce policy (Calico/Cilium/…); verify trên đúng distro/version.
• Multi-AZ cloud với routing hạn chế: overlay đôi khi “dễ lên”; bare-metal L3 sạch: routed/BGP thường gọn hơn encapsulation.

4. Overlay hay routed — trade-off chọn thế nào?

Cả hai nhằm giữ model: gói giữa pod mang pod IP nguồn/đích (no NAT east-west). Khác nhau ở đường giữa node.

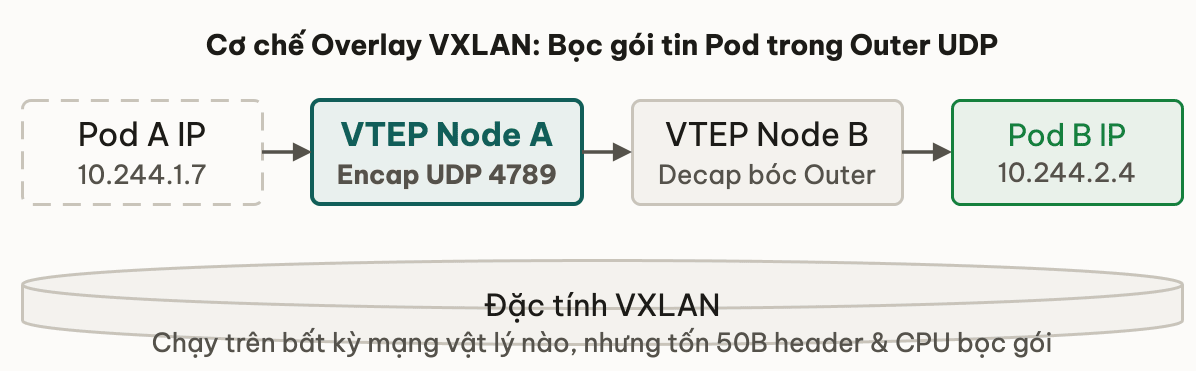

4.1 Overlay — đóng gói

Ý tưởng: trên node A, gói từ pod được bọc (encapsulate) thành gói outer (thường UDP) gửi tới node B; node B tháo vỏ, đưa vào veth pod đích.

VXLAN (ví dụ phổ biến): VNI + VTEP; underlay chỉ cần IP connectivity node-to-node.

flowchart LR
    PA["Pod A IP"] --> NA["Node A VTEP"]
    NA -->|"outer UDP VXLAN"| NB["Node B VTEP"]
    NB --> PB["Pod B IP"]

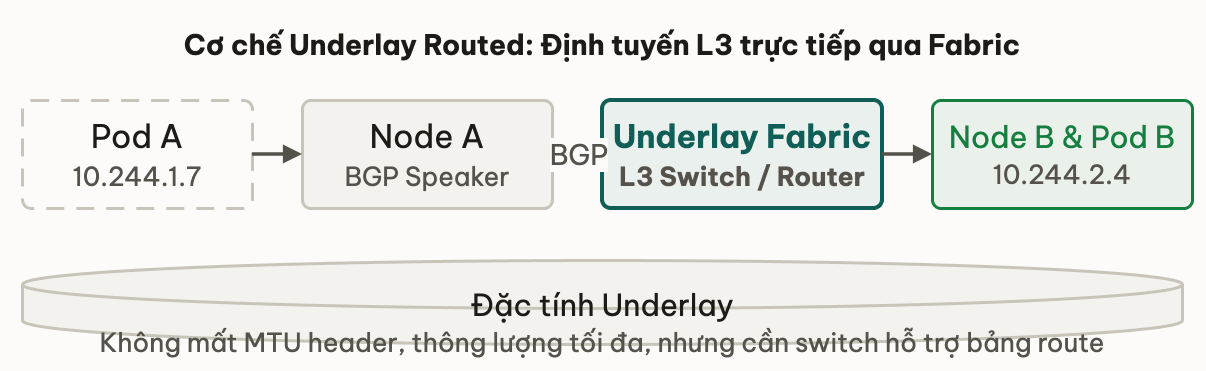

4.2 Routed — L3 thuần

Ý tưởng: mỗi node quảng bá (static route, BGP, …) “các IP pod của tôi đi qua tôi”. Router/underlay chuyển gói không bọc VXLAN (trong thiết kế pure routed).

flowchart LR
    PA["Pod A"] --> NA["Node A"]
    NA -->|"L3 route pod CIDR"| FAB["Underlay fabric"]
    FAB --> NB["Node B"]
    NB --> PB["Pod B"]

4.3 Bảng so sánh một trang

Đáp án kỳ vọng: Overlay — thường thấy UDP (outer) giữa IP node; inner mang ICMP pod. Routed — thường thấy IP packet dst = pod B (hoặc next-hop) không bọc VXLAN. (Chi tiết port/VNI tuỳ backend — mental model đủ để chọn điểm bắt gói.)

5. Worked: đọc config CNI trên node (minh hoạ)

Tên path phổ biến (có thể khác distro):

# On a Kubernetes node (or kind node shell) — read-only survey
ls /etc/cni/net.d/ 2>/dev/null || echo "no /etc/cni/net.d"
ls /opt/cni/bin/ 2>/dev/null | head

# Example: show JSON list (do not paste secrets; lab only)
# sudo cat /etc/cni/net.d/*.conflist

Skeleton config list (minh hoạ — không copy production):

{
  "cniVersion": "1.1.0",
  "name": "cluster-network",
  "plugins": [
    {
      "type": "bridge",
      "bridge": "cni0",
      "ipam": {
        "type": "host-local",
        "subnet": "10.244.0.0/24"
      }
    }
  ]
}

Đọc field:

Khi pod Pending mãi với event mạng: kiểm CNI config có không, binary có trong PATH, log runtime/kubelet — trước khi nghi app image.

6. Pitfall — CNI không hỗ trợ NetworkPolicy

Kubernetes luôn có API NetworkPolicy. Docs network model nói thẳng:

• NetworkPolicy thường do pod network implementation enforce.
• Một số implementation đơn giản không implement policy, hoặc admin tắt.
• Khi đó API object vẫn apply (etcd xanh) nhưng không có hiệu lực trên dataplane.

Quy trình an toàn trước khi tin zero-trust YAML:

1. Xác định CNI đang chạy (DaemonSet/docs cluster).
2. Đọc matrix NetworkPolicy support đúng version.
3. Test: hai pod label khác nhau, policy deny, curl phải fail; xoá policy → pass.
4. Không pass → đừng ship compliance dựa trên object tồn tại.

Chi tiết design rule: 05 — NetworkPolicy. Bài này chỉ đóng đinh: interface CNI ≠ mọi plugin làm đủ feature matrix.

📚 Deep Dive — tài liệu gốc

Liên hệ các bài khác

• 01 — Pod networking — cái gì phải đúng sau ADD (IP, shared ns, flat model).
• 03 — Service & kube-proxy — sau khi pod có IP, VIP Service rewrite tới endpoint; một số CNI thay kube-proxy.
• 05 — NetworkPolicy — feature phụ thuộc plugin enforce.
• 04 — Ingress & LB — cửa L4/L7; vẫn giả định pod network đã ADD xong.
• M2 — SNAT egress — biên node khi pod ra ngoài; plugin có thể bật ipMasq.
• 00 — Tổng quan M3 — chỗ CNI trong pipeline capstone.

Tóm tắt

• CNI = spec + protocol plugin; Kubernetes compose model, plugin implement cáp/IP/policy.
• ADD/DEL (và CHECK…) gắn đời pod sandbox; runtime tạo ns trước, plugin gắn iface.
• Flannel / Calico / Cilium — bản đồ overlay / routed+policy / eBPF — chọn theo capability, không theo hype.
• Overlay vs routed: encapsulation vs L3 underlay — MTU, ops, debug khác nhau; cả hai phục vụ no-NAT pod IP model.
• Pitfall: NetworkPolicy không enforce nếu CNI không support — test deny thật, đừng tin mỗi kubectl get.

7. Tự kiểm tra

Bài tiếp theo: Service & kube-proxy — traffic tới pod thế nào
