Polling, interrupt và DMA — ai tốn CPU khi chép dữ liệu

TL;DR: Sau khi CPU ra lệnh cho thiết bị, còn hai câu hỏi phải trả lời: làm sao biết nó xong, và ai chép dữ liệu. Câu đầu có hai đáp án — polling (CPU hỏi đi hỏi lại thanh ghi trạng thái) và interrupt (thiết bị chủ động báo, CPU đi làm việc khác trong lúc chờ). Câu sau có một đáp án đổi cục diện: DMA, khi một engine riêng chép thẳng giữa thiết bị và RAM, còn CPU chỉ đặt lệnh rồi nhận một ngắt lúc xong. Và trực giác "polling luôn phí" là sai: ở tốc độ gói tin cao, chính interrupt mới là thứ giết chết máy, nên Linux chuyển sang polling qua NAPI.

Bài trước dừng ở chỗ CPU ghi được vào thanh ghi lệnh. Nhưng ra lệnh xong thì làm gì tiếp? Ổ NVMe cần vài trăm micro-giây mới trả lời — quãng đó CPU chạy được hàng trăm nghìn lệnh. Ngồi chờ hay đi làm việc khác, và ai sẽ bê dữ liệu về: đó là toàn bộ nội dung bài này.

1. Analogy — ba cách chờ ấm nước sôi

Bạn cắm ấm rồi cần nước sôi để pha trà. Cách thứ nhất là đứng cạnh ấm, cứ vài giây lại mở nắp nhìn. Nước sôi phát là biết ngay, nhưng suốt quãng đó bạn không làm được gì khác.

Cách thứ hai là dùng ấm có còi: bạn đi làm việc khác, còi kêu thì quay lại. Đổi lại, mỗi lần bị gọi thì bạn phải bỏ dở việc đang làm, và lúc quay về còn mất công nhớ lại mạch cũ.

Cách thứ ba khác hẳn về bản chất: bạn nhờ người nhà rót nước sang bình, còn mình chỉ cần được báo một tiếng lúc xong. Ở đây bạn không những khỏi chờ, mà còn khỏi bê.

2. Biết khi nào xong — hỏi liên tục hay chờ được gọi?

Cách đơn giản nhất là đọc đi đọc lại thanh ghi trạng thái cho tới khi bit "xong" bật lên:

/* Kick off the transfer, then spin until the device reports completion. */
writel(CMD_START, regs + CMD_OFFSET);
while (!(readl(regs + STATUS_OFFSET) & STATUS_DONE))
    cpu_relax();

Vòng lặp này không sai, nó chỉ đắt. Suốt thời gian chờ, lõi CPU đó chạy 100% mà không sinh ra công việc hữu ích nào, và hệ điều hành cũng không xếp được tiến trình khác vào chỗ ấy.

Nhưng polling có một ưu thế mà không cách nào khác bù được: độ trễ phản ứng thấp nhất có thể. Bit trạng thái vừa đổi là vòng lặp thấy ngay ở lần đọc kế tiếp, không phải đợi phần cứng phát tín hiệu, không phải đợi CPU chuyển sang trình xử lý ngắt.

Cách thứ hai đảo chiều chủ động. CPU ra lệnh xong thì bỏ đi làm việc khác, thậm chí hệ điều hành cho tiến trình khác chạy trên lõi đó. Khi xong việc, thiết bị kéo một đường tín hiệu IRQ (interrupt request); CPU hoàn tất lệnh đang chạy dở, cất trạng thái, rồi nhảy vào trình xử lý ngắt của driver.

Cái giá nằm ở chỗ mỗi lần ngắt đều kéo theo một cú chuyển ngữ cảnh: cất thanh ghi, chuyển sang ngăn xếp kernel, chạy handler, rồi khôi phục. Từng lần thì rẻ, cùng bậc với chi phí chuyển ngữ cảnh ở bài trạng thái và context switch. Vấn đề là nhân lên: một card mạng 10 Gb/s nhận gói nhỏ sinh hàng trăm nghìn sự kiện mỗi giây, và cái giá vài micro-giây mỗi lần trở thành toàn bộ ngân sách CPU.

Ngắt còn phá cache: handler chen vào giữa, đẩy dữ liệu nóng của tiến trình đang chạy ra khỏi cache. Đây là khoản chi phí không hiện ra trong bất kỳ phép đo "thời gian chạy handler" nào.

3. DMA — giao hẳn việc chép cho một engine riêng

Hai cách trên mới trả lời chuyện biết khi nào xong. Còn dữ liệu thì sao? Nếu CPU phải tự đọc từng word qua thanh ghi dữ liệu rồi ghi vào RAM, thì đọc một file 100 MB nghĩa là CPU ngồi chép 100 MB — đúng nghĩa đen.

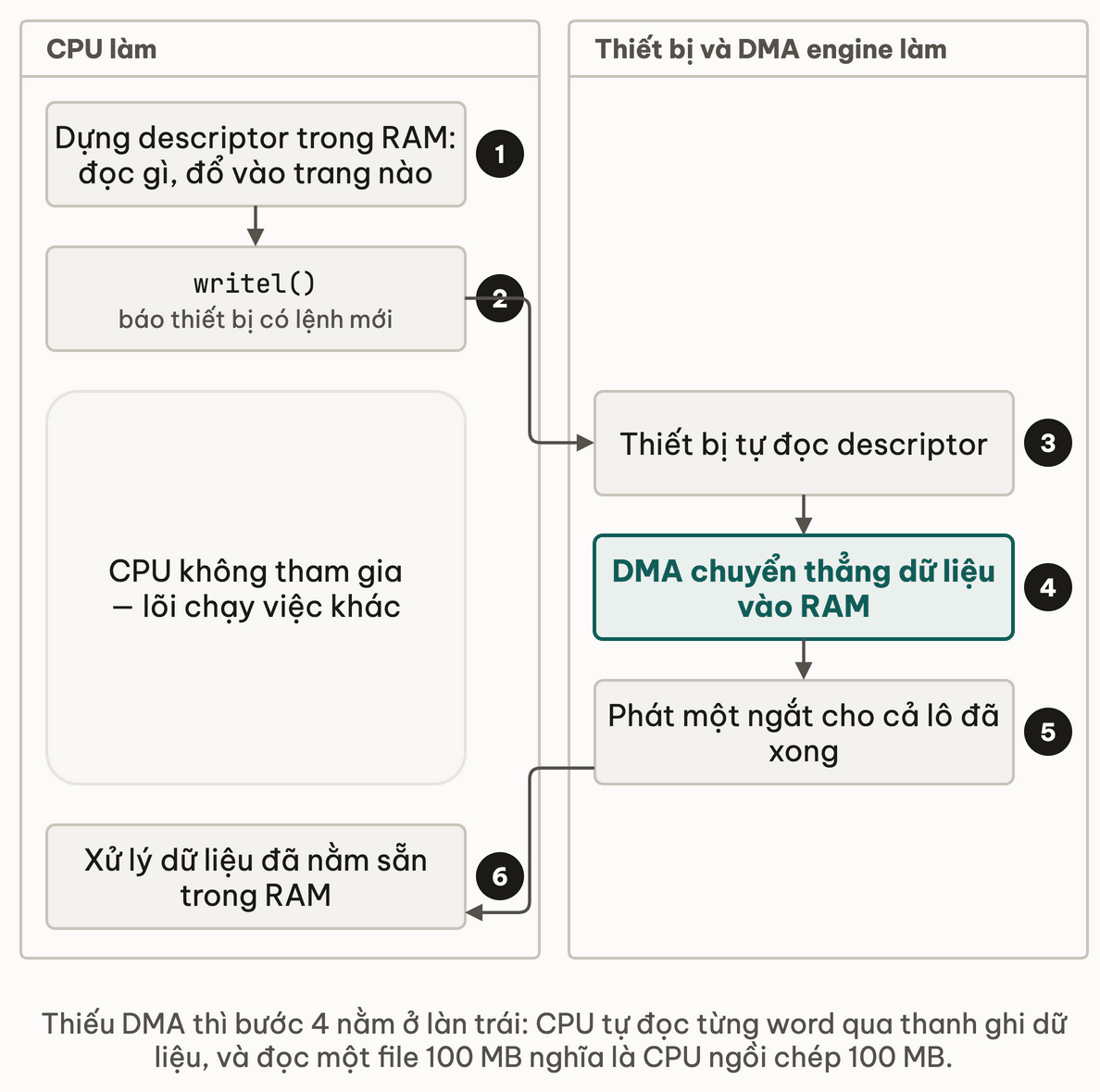

DMA (Direct Memory Access) cắt CPU ra khỏi đường dữ liệu. Trên PCIe hiện đại, chính thiết bị đóng vai bus master: driver dựng sẵn trong RAM một descriptor mô tả cần chép gì đi đâu, ghi địa chỉ descriptor đó qua MMIO, rồi thiết bị tự đọc mô tả và chuyển thẳng dữ liệu vào RAM. CPU chỉ chạm vào hai đầu — đặt lệnh và nhận ngắt báo xong.

Tài liệu DMA API của kernel chia hai kiểu ánh xạ. Coherent DMA cấp một vùng nhớ mà cả CPU lẫn thiết bị nhìn thấy như nhau mọi lúc, không cần đồng bộ tay — tiện cho các cấu trúc dùng chung lâu dài như vòng descriptor. Streaming DMA ánh xạ một buffer cho đúng một lần truyền rồi gỡ, rẻ hơn nhưng driver phải tự tôn trọng quyền sở hữu: đã trao buffer cho thiết bị thì CPU không được chạm vào cho tới khi truyền xong.

Hai chi tiết dễ bị bỏ qua. Địa chỉ mà thiết bị dùng không nhất thiết là địa chỉ vật lý của CPU: khi có IOMMU, thiết bị làm việc trên một không gian địa chỉ riêng được ánh xạ lại, vừa gom được các trang rời rạc thành một vùng liền mạch, vừa chặn thiết bị hỏng ghi bậy vào bộ nhớ kernel. Và nếu thiết bị không địa chỉ hoá được vùng nhớ đang chứa dữ liệu, kernel phải chép qua một bounce buffer trung gian — lúc đó bản sao mà DMA vốn sinh ra để tránh lại quay về, chỉ là ở chỗ ít ai nhìn.

4. Vì sao ở tốc độ cao polling lại thắng interrupt?

Đây là chỗ trực giác "polling luôn phí" gãy.

Hình dung card mạng nhận một triệu gói mỗi giây và mỗi gói phát một ngắt. Với chi phí vài micro-giây cho mỗi lần vào ra handler, riêng việc xử lý thông báo đã ngốn hết CPU, chưa đụng tới việc xử lý gói. Tệ hơn, hệ thống rơi vào livelock: ngắt có mức ưu tiên cao hơn code thường, nên CPU cứ bị kéo vào handler mà không bao giờ còn thời gian chạy phần xử lý gói ở tầng trên. Máy trông như treo, tải thì 100%, mà thông lượng hữu ích tụt về gần không.

Linux giải bài này bằng NAPI, cơ chế xử lý sự kiện của tầng mạng: gói đầu tiên tới vẫn phát ngắt, nhưng handler lập tức tắt ngắt của thiết bị đó và đăng ký một vòng poll. Từ đó, kernel chủ động lấy gói theo lô cho tới khi hết việc, rồi mới bật ngắt trở lại. Vòng poll có một budget — số gói tối đa xử lý mỗi lượt — để một card đang bận không chiếm dụng CPU mãi mãi và bỏ đói các thiết bị khác.

Kết quả là hệ thống tự chuyển chế độ theo tải: lúc rảnh thì chạy theo ngắt để khỏi đốt CPU vô ích, lúc dồn dập thì chuyển sang polling để trả một cú thông báo cho cả trăm gói thay vì một cú cho mỗi gói. Cũng đúng logic ấy, NVMe đời mới cho phép polling hàng đợi hoàn tất khi cần độ trễ cực thấp, chấp nhận đốt một lõi để đổi lấy vài micro-giây.

5. Pitfall của riêng concept này

❌ Nhầm 1 — coi ba cơ chế như ba lựa chọn thay thế nhau.

✅ Polling và interrupt cùng trả lời "biết khi nào xong", còn DMA trả lời "ai chép". Một driver NVMe thật dùng DMA để chuyển dữ liệu và interrupt để biết lô nào xong, rồi có thể chuyển sang polling khi cần độ trễ thấp.

❌ Nhầm 2 — tưởng polling luôn là dấu hiệu code kém.

✅ Với thiết bị trả lời trong vài trăm nano-giây, chi phí dựng và thu một ngắt còn lớn hơn thời gian chờ. Đó là lý do NAPI cố ý chuyển sang polling khi tải cao, và là lý do driver độ trễ thấp chấp nhận đốt hẳn một lõi.

❌ Nhầm 3 — chạm vào buffer đã trao cho thiết bị trong streaming DMA.

✅ Trong lúc thiết bị còn quyền sở hữu buffer, CPU đọc ra dữ liệu cũ còn ghi vào thì hỏng dữ liệu, và triệu chứng thì rời rạc theo thời điểm nên cực khó tái hiện. Phải gỡ ánh xạ hoặc đồng bộ theo đúng API trước khi chạm lại.

6. 📚 Đào sâu (tuỳ chọn)

7. Liên hệ các bài khác

• Thiết bị, MMIO và PCIe — chỗ dựng ra thanh ghi lệnh và thanh ghi trạng thái mà cả ba cơ chế ở đây đều dùng tới.
• Interrupt và trap — cơ chế ngắt nhìn từ phía hệ điều hành; bài này thêm cái giá của nó khi tần suất lên cao.
• Hành trình một lệnh read() — ráp DMA và ngắt vào đúng chặng cuối của tuyến đường xuống thiết bị.
• Host và device — cũng chính DMA này, nhưng ở quy mô gigabyte mỗi lần chuyển sang GPU.

8. Tóm tắt

• Hai câu hỏi tách bạch: biết khi nào xong (polling hay interrupt) và ai chép dữ liệu (CPU hay DMA engine).
• Polling đốt lõi CPU nhưng cho độ trễ thấp nhất; interrupt trả lõi về cho việc khác nhưng mỗi lần báo tốn một cú chuyển ngữ cảnh cộng thiệt hại cache.
• DMA để thiết bị tự chuyển dữ liệu vào RAM sau khi đọc descriptor, nên CPU chỉ chạm hai đầu; IOMMU ánh xạ lại địa chỉ cho thiết bị, còn bounce buffer thì lén mang bản sao quay lại.
• NAPI đảo chiều khi tải cao: tắt ngắt, poll theo lô có budget, tránh livelock — bằng chứng rằng "polling luôn phí" là trực giác sai.

9. Tự kiểm tra

Bài tiếp theo: Hành trình một lệnh read() — từ ứng dụng xuống mặt đĩa
