Register, ALU và control unit — bên trong CPU

TL;DR: CPU không lấy dữ liệu trực tiếp từ RAM để tính toán — nó copy dữ liệu vào register (ô nhớ siêu nhỏ ngay trong chip, truy cập trong 1 chu kỳ) rồi mới tính. ALU (Arithmetic Logic Unit) thực hiện phép cộng, trừ, AND, OR, shift và đặt kết quả vào flags register để lệnh nhảy có điều kiện đọc. Control unit giải mã lệnh và phát tín hiệu điều phối toàn bộ. Hiểu ba thành phần này giải thích vì sao compiler cố nhét biến vào register, vì sao -O2 nhanh hơn, và vì sao "register pressure" là khái niệm thực sự quan trọng.

Bạn chạy một vòng for với biến đếm i cộng lên mỗi iteration. Trực giác nói rằng CPU "lấy i từ RAM, cộng 1, rồi cất lại". Nhưng nếu RAM mỗi lần truy cập mất hàng chục đến hàng trăm chu kỳ, vòng lặp đơn giản nhất cũng sẽ vô cùng chậm. Thực tế thì không — vì CPU có một lớp bộ nhớ nhỏ hơn, nằm ngay trong chip, nhanh đến mức truy cập tốn đúng 1 chu kỳ xung nhịp.

Bài này giải thích ba thành phần cốt lõi bên trong CPU — register, ALU, control unit — và cơ chế phối hợp giữa chúng khi thực thi một phép tính đơn giản như a = b + c.

1. Analogy — bàn làm việc và kho hồ sơ

Hình dung một kế toán viên làm việc trong văn phòng. Anh ta có một bàn làm việc nhỏ trước mặt — chỉ đặt được vài tờ giấy cùng lúc, nhưng lấy bất kỳ tờ nào cũng tức thì, không cần đứng dậy. Phía sau văn phòng là kho hồ sơ — chứa được hàng triệu tài liệu, nhưng mỗi lần cần một file, anh ta phải đứng dậy, đi vào kho, tìm, mang ra — mất thêm thời gian.

Kế toán chỉ có thể tính toán trên những gì đang ở trên bàn. Mọi thứ trong kho phải được mang ra bàn trước, tính xong rồi cất lại.

2. Register — ô nhớ siêu nhanh ngay trong chip

Register là các ô nhớ nhỏ được tích hợp trực tiếp vào lõi CPU, nằm cạnh ALU. Truy cập một register tốn đúng 1 chu kỳ xung nhịp — không cần đi qua bus nào, không cần địa chỉ bộ nhớ, không chờ đợi.

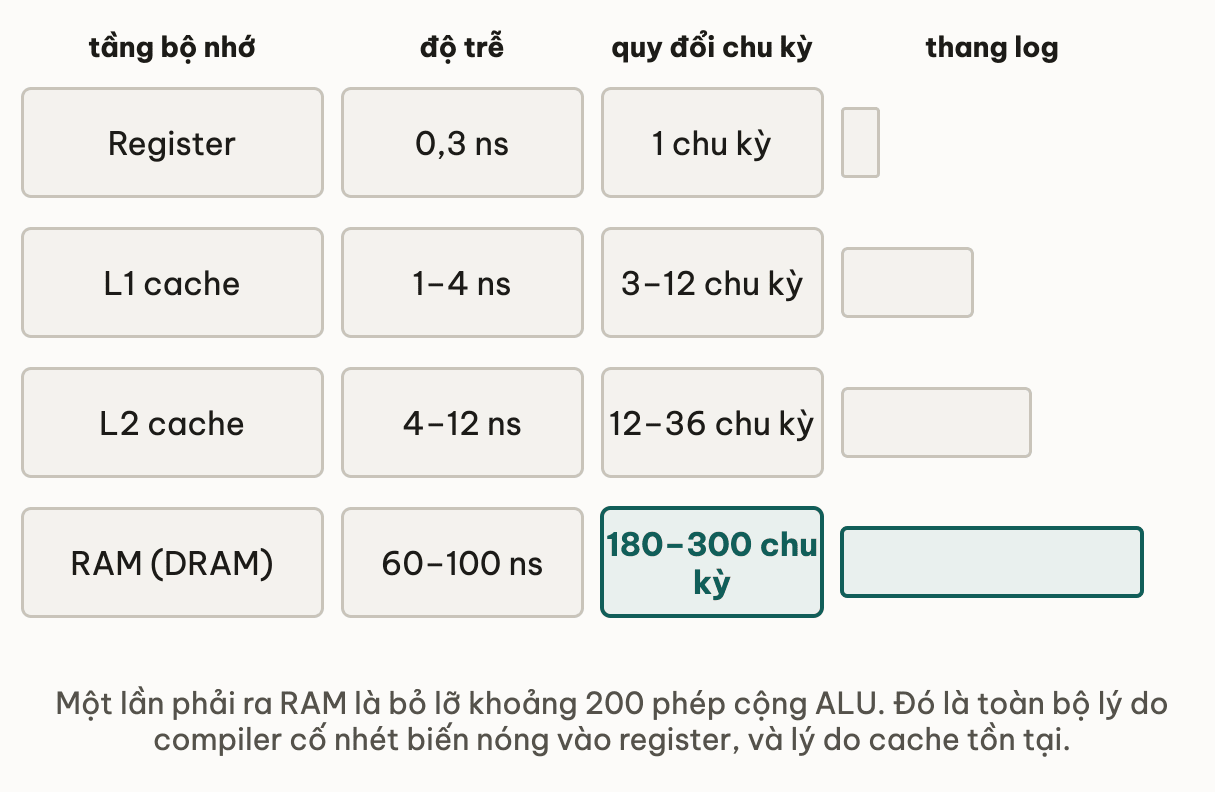

So sánh tốc độ truy cập (CPU 3 GHz hiện đại, xấp xỉ):

Vì sao không làm thật nhiều register cho tiện? Vì tích hợp register trong chip rất đắt về diện tích bán dẫn — mỗi register cần mạch flip-flop tốc độ cao. CPU x86-64 có 16 general-purpose register (rax, rbx, rcx, rdx, rsi, rdi, rsp, rbp, r8–r15), mỗi cái 64-bit. Đây là tài nguyên khan hiếm mà compiler phải phân bổ cẩn thận.

Phân loại register chính

General-purpose register (rax, rbx, ..., r15): chứa dữ liệu và địa chỉ tạm thời trong tính toán. Tên gọi như "general-purpose" nhưng thực tế một số có convention riêng (rax thường trả về giá trị hàm, rsp là stack pointer theo convention ABI).

Program Counter (PC) — còn gọi là Instruction Pointer (rip trên x86-64): chứa địa chỉ của lệnh tiếp theo sẽ được fetch. Mỗi lần fetch xong, PC tự động tăng lên; lệnh nhảy ghi một địa chỉ mới vào PC để thay đổi luồng thực thi.

Stack Pointer (SP / rsp): chứa địa chỉ đỉnh stack hiện tại. Lệnh push và pop đọc/ghi SP tự động. Calling convention dùng SP để truyền tham số và lưu return address.

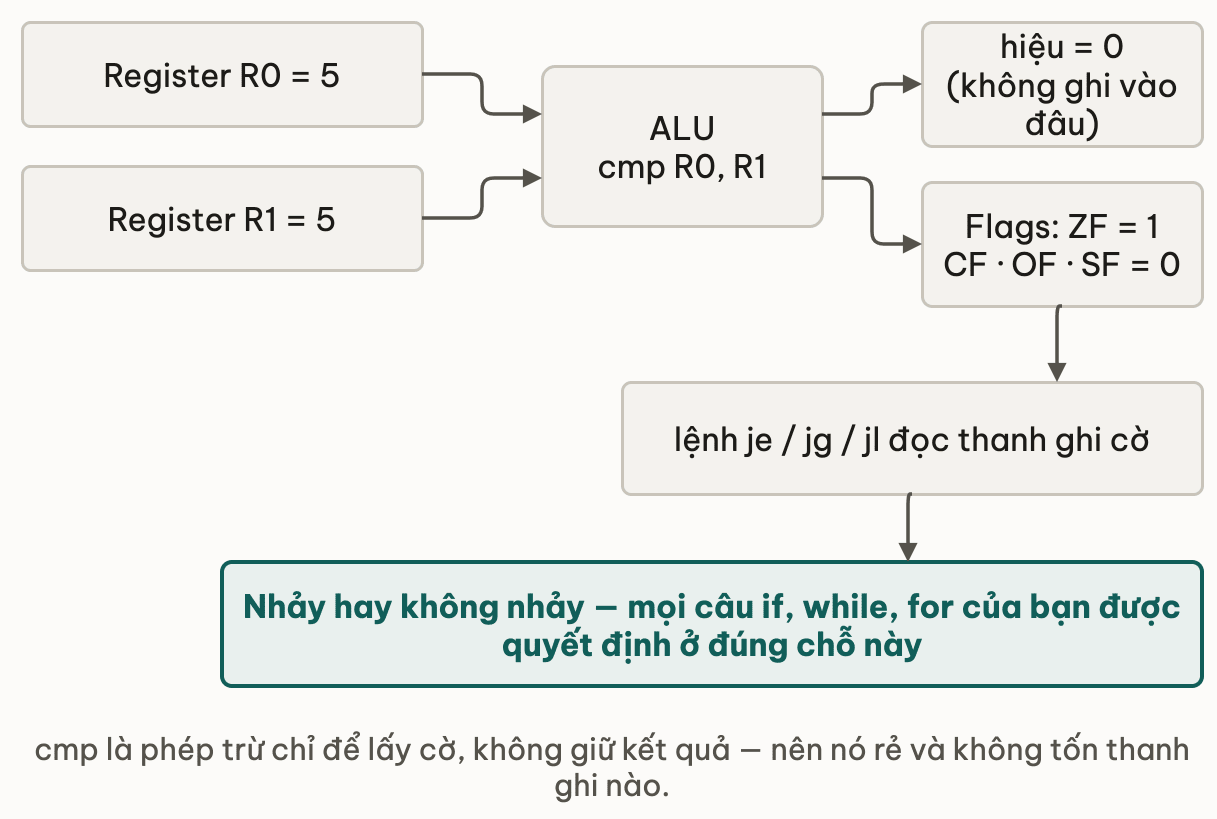

Flags register (EFLAGS / RFLAGS): tập hợp các bit cờ do ALU đặt sau mỗi phép tính — cờ Zero (ZF) bật khi kết quả bằng 0, cờ Carry (CF) bật khi có nhớ ra ngoài bit cao nhất, cờ Overflow (OF) bật khi kết quả tràn signed, cờ Sign (SF) phản ánh dấu kết quả. Các lệnh nhảy có điều kiện như je (jump if equal) hay jg (jump if greater) đọc flags register để quyết định có nhảy không.

3. ALU — đơn vị thực hiện phép tính

ALU (Arithmetic Logic Unit) là mạch tổ hợp thực hiện hai nhóm phép toán:

Số học: cộng (add), trừ (sub), nhân (imul), chia (idiv). Phép cộng nhị phân là phép toán cơ bản nhất — mạch cộng nhị phân (full adder) xếp nối tiếp hoặc song song tạo thành ALU.

Logic: AND, OR, XOR, NOT và các phép shift (shl, shr, sar). Đây chính là các phép thao tác bit bạn đã học ở Module 1 — ALU là nơi chúng thực sự xảy ra ở mức phần cứng.

Sau mỗi phép tính, ALU tự động đặt cờ vào flags register:

Tinh a + b:
  Neu ket qua = 0  -> dat ZF = 1
  Neu tran unsigned -> dat CF = 1
  Neu tran signed   -> dat OF = 1
  Bit cao ket qua  -> dat SF

Các cờ này là cách ALU "báo cáo" cho control unit và lệnh nhảy biết kết quả có đặc biệt không — mà không cần so sánh riêng một lần nữa.

flowchart LR
  A["Register A\n(operand 1)"] --> ALU["ALU"]
  B["Register B\n(operand 2)"] --> ALU
  ALU --> C["Register ket qua"]
  ALU --> F["Flags register\n(ZF, CF, OF, SF)"]

4. Control unit — bộ điều phối

Control unit không tính toán — nó đọc lệnh đã được decode và phát tín hiệu điều khiển đến mọi thành phần khác: "ALU hãy cộng", "register R1 hãy xuất giá trị lên bus", "register R3 hãy ghi giá trị từ bus vào".

Quy trình một lệnh đơn giản add r1, r2 (r1 = r1 + r2):

Buoc 1 (Fetch): doc byte lenh tu dia chi trong PC, nap vao IR
Buoc 2 (Decode): control unit giai ma IR -> biet day la "add", nguon la r2, dich la r1
Buoc 3 (Execute): phat tin hieu:
    - r1, r2 -> ALU input
    - ALU thuc hien cong
    - ALU output -> ghi vao r1
    - Cap nhat Flags register
Buoc 4: PC tang len -> chuan bi fetch lenh ke tiep

Control unit trên CPU hiện đại là mạch rất phức tạp — nó không chỉ decode một lệnh mà còn quản lý pipeline (chạy song song nhiều lệnh ở các giai đoạn khác nhau), branch prediction, và out-of-order execution. Nhưng nguyên lý cốt lõi vẫn là: decode instruction → phát tín hiệu → phối hợp register và ALU.

5. Từ code bậc cao xuống register và ALU

Một phép gán đơn giản a = b + c trong ngôn ngữ bậc cao ánh xạ xuống chuỗi ba lệnh máy:

; Gia su b o [rbp-8], c o [rbp-12], ket qua can luu vao a o [rbp-4]
mov  eax, DWORD PTR [rbp-8]   ; load b tu RAM vao register eax
add  eax, DWORD PTR [rbp-12]  ; ALU: eax = eax + c (doc c tu RAM truc tiep)
mov  DWORD PTR [rbp-4], eax   ; store ket qua tu eax vao a tren stack

Ba bước: load (RAM → register), ALU operation (register → ALU → register), store (register → RAM). Đây là mẫu lặp đi lặp lại trong mọi chương trình — load/store là cầu nối giữa RAM chậm và register nhanh, ALU chỉ đọc và ghi register.

Nếu b và c đã nằm trong register từ lệnh trước (compiler giữ chúng ở đó), không cần load nữa — tiết kiệm hàng trăm chu kỳ mỗi lần.

6. Đào sâu (tuỳ chọn)

7. Áp dụng vào code của bạn

Tại sao compiler tối ưu giữ biến nóng trong register. Khi bạn bật -O1 hoặc -O2, compiler chạy thuật toán register allocation — phân tích biến nào được dùng nhiều nhất ("hot") và cố giữ chúng trong register suốt vòng đời. Biến đếm vòng lặp là ví dụ điển hình: thay vì load từ stack mỗi iteration, compiler giữ nó trong register xuyên suốt vòng lặp.

// Vong lap don gian -- bien dem i rat hot
for (int i = 0; i < n; i++) {
    sum += arr[i];
}
// Compiler -O2: i nam trong register xuyen suot, khong load/store i moi iteration
// Khong toi uu: i load/store RAM moi lan (ton ~100-300 chu ky moi iteration)

Register pressure là gì. Khi có quá nhiều biến "sống" cùng lúc (live range overlap) vượt quá số register có sẵn (16 trên x86-64, nhưng thực tế ít hơn vì một số bị dùng cho stack/return/ABI), compiler buộc phải spill — cất biến tạm thời ra stack (RAM) rồi load lại khi cần. Spill làm chậm đáng kể.

// Ap luc register cao -- nhieu bien song song
double a, b, c, d, e, f, g, h, x, y, z;  // ~11 bien float song cung luc
// Neu vuot so register FPU/XMM san co, compiler spill mot so ra stack
// -> load/store them -> chay cham hon du khong co gi phuc tap

Vì sao biến cục bộ nhỏ gọn thường nhanh. Ít biến đồng thời = ít register pressure = ít spill = ít load/store. Bạn không cần tối ưu register thủ công — compiler làm tốt hơn bạn — nhưng hiểu cơ chế giúp bạn giải thích tại sao function nhỏ, ít biến, thường chạy nhanh hơn function dài với nhiều biến trung gian.

8. Liên hệ các bài khác

• Bài 02 — Chu kỳ fetch-decode-execute: control unit và register đóng vai trò trung tâm trong chu kỳ fetch-decode-execute — PC là register điều phối luồng lệnh, IR chứa lệnh đang decode. Bài này và bài 02 bổ trợ nhau.
• Bài 04 — Assembly nhập môn: bạn sẽ thấy tên register thực tế (rax, rdi, rsp...) và cách ALU operation xuất hiện trong assembly (add, sub, xor, shl). Đọc bài 03 trước giúp bài 04 có nền.
• Module 1 — Thao tác bit: các phép AND/OR/XOR/shift bạn đã học ở Module 1 là chính xác những gì ALU thực hiện ở mức phần cứng. Bài này cụ thể hoá "ai" chạy các phép đó.

9. Tóm tắt

• Register là ô nhớ tích hợp ngay trong CPU, truy cập 1 chu kỳ — nhanh hơn RAM hàng trăm lần. x86-64 có 16 general-purpose register.
• Bốn loại register quan trọng: general-purpose (dữ liệu tạm), Program Counter (địa chỉ lệnh tiếp theo), Stack Pointer (đỉnh stack), Flags register (cờ kết quả ALU).
• ALU thực hiện số học (cộng, trừ) và logic (AND, OR, XOR, shift) rồi đặt kết quả vào flags register — các cờ ZF, CF, OF, SF.
• Control unit giải mã lệnh và phát tín hiệu điều phối register, ALU, bus — không tự tính toán.
• Mẫu cơ bản: load (RAM → register) → ALU operation → store (register → RAM).
• Compiler cố giữ biến "nóng" trong register (register allocation); khi vượt số register, spill ra stack làm chậm.
• Hiểu register giải thích vì sao -O2 nhanh hơn và vì sao biến cục bộ ít thường nhanh hơn.

10. Tự kiểm tra

Bài tiếp theo: Assembly nhập môn
